Cel mai simplu driver pentru LED-uri
După cum se știe, LED-uri
de mare putere au nevoie de un regulator de curent (LED-ul se alimentează cu
curent, nu cu tensiune), in caz contrar, LED-ul rezistă puțin timp- se
deteriorează rapid. În acest scop, se aplică driverul- pentru stabilizarea
curentului și a altor funcții (de control luminozitate, etc). Există chip-uri
specializate, dar și Internetul este plin de scheme de drivere.
Cu toate acestea, puteți asambla (cu
un minim de abilități în a ține ciocanul de lipit în mână și cu mâni drepte,

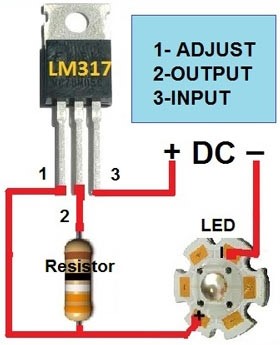

desigur) un cip driver-LED simplu pe baza unui microcircuit renumit- LM317. Pentru
a face acest lucru, vă trebuie doar 2 piese electronice: LM317 și un rezistor
de 1 watt (1-5W). alimentarea driver-ului: 9-20 Volți DC. Acest driver este
potrivit pentru alimentarea unui LED de 0,5-5 wați. Piesele le puteți procura
la radio bursă or prin net (vă puteți adresa direct la mine, prin telefon sau
e-mail pentru confecționare).
Rezistența rezistorului se calculează
prin următoarea formulă: R = 1,25 / I, unde I – este curentul LED-ului în
amperi (intensitatea).
De exemplu, avem un LED cu un curent de 700 mA, R = 1.25/0.7A = 1.785, sau 1,8 ohmi.

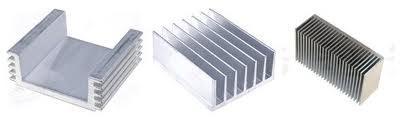

Rețineți, curentul maxim pentru LM317 este de 1,5 Amperi. De asemenea, nu uitați să aplicați un radiator!
Circuitul are o eficiență scăzută. Randamentul
poate fi considerabil ridicat prin folosirea unor circuite speciale pentru
drivere LED. Dar despre aceasta- într-un alt articol. Cu respect, Florin
Matiencu (flomaster).
